產品特點：

1. 本供氣系統適用于低壓小流量，一種氣體連續供氣系統，而不會造成大氣進入加熱管。

2. 氣體壓力和流量數據在同一平面直觀可讀，外形美觀、實用，操作簡便。

3. 顯示流量準確，可有效地控制氣體消耗量。

4. 所有儀表及閥門的連接均采用活接頭連接，便于維修拆卸。

設備名稱

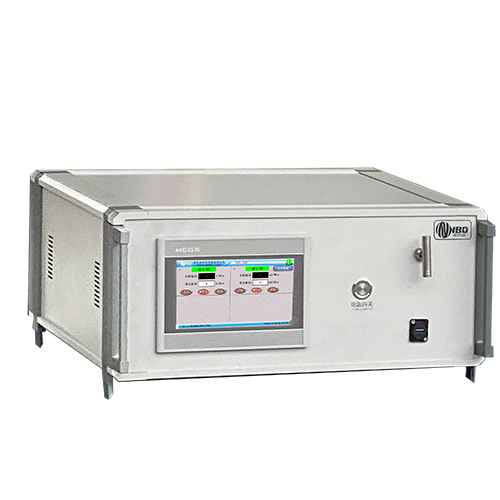

桌面式單路質量流量計NBD-1ZP

供電電源

220V 50HZ

質量流量控制器

0-200SCCM

設備尺寸

長530*高245*深520mm

重量

約11KG

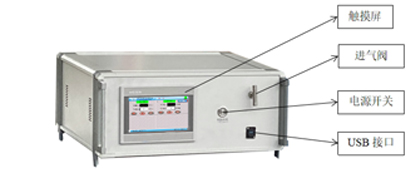

結構示意圖

氣體由氣體鋼瓶經減壓閥減壓至所需壓力從供氣系統的進氣口進入，經過進氣閥和質量流量控制器，再?gòu)某鰵饪谙蛲夤?。其中質量流量控制器可調節氣體的體積流量，輸出達到實驗所需求流量的氣氛。

將供氣系統進氣口直接通過氣管連接到供氣鋼瓶減壓閥上，選擇連接好的氣體，按順序開啟供氣鋼瓶上的閥門、供氣系統上對應的進氣閥及質量流量控制器開關，再旋轉減壓閥旋鈕增大氣體壓力，調節氣體流量，輸出所需要的壓力和流量。

操作流程

1. 連接所需氣瓶之前，關閉所有閥門，接上電源插頭，打開電源開關。

2. 連接所需氣瓶，打開氣瓶減壓閥，并檢查供給系統連接頭與氣瓶減壓閥連接處是否連接可靠，有無漏氣。

3. 打開進氣閥，緩慢旋轉減壓閥旋鈕增大氣體壓力至規定值。P MAX <0.05MPa

4. 調節輸出氣體流量計到所需流量。

5. 加熱爐使用結束，將氣柜內的氣體壓力卸壓并關閉所有閥門。

6. 關機：關閉電源開關，斷開電源插頭。
