主要特點

高效連續生產：

實現批量化、自動化制造，顯著提高生產效率和產能

工藝靈活性：

支持多種沉積技術（CVD/PVD/ALD等）和多步工藝串聯

材料多樣性：

可制備石墨烯、TMDs、hBN、MXene等多種二維材料 基材兼容性強支持聚合物膜、金屬箔、陶瓷涂層等多種柔性基材

智能控制：

全流程PLC控制，支持遠程監控與數據追溯

節能環保：

精確供氣與廢氣回收系統，降低能耗與污染排放。

設備名稱

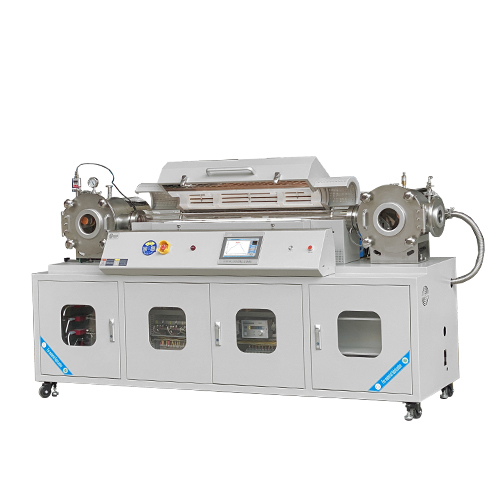

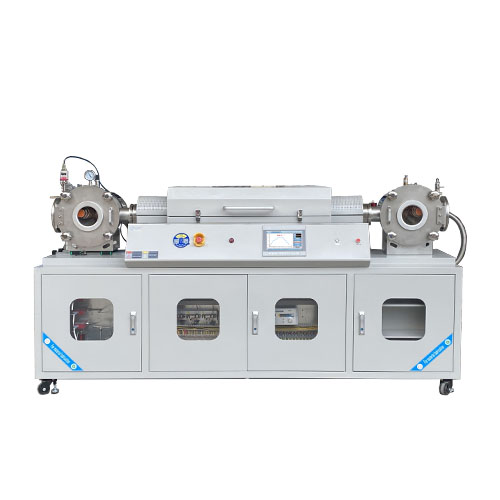

卷對卷二維材料制備系統

規格型號

NBD-O1200-100TP3D4ZY-N

供電電源

AC380V 50/60HZ

額定功率

10KW

溫區數量

三溫三控

控溫精度

±1℃

加熱元件

合金加熱絲

傳感器類型

K型熱電偶φ2*420mm

Tmax

1200℃

長期工作溫度

1100℃

推薦升溫速率

≤10℃/min

爐膛溫區尺寸

Φ150*（200+400+200）mm

爐管規格

石英管Φ100*1600*3mm

?

?

四路質子流量計控制系統

電壓：AC220V/50HZ

功率：23W氮?dú)鈽?biāo)定（氣體自動互換）

一路、二路、三路：S500 1000SCCM φ6.35雙卡套 ?2米空頭線 氟橡膠密封 氮?dú)鈽?biāo)定

四路：S500 3SLM ?φ6.35雙卡套 2米空頭線 氟橡膠密封 氮?dú)鈽?biāo)定

?

低真空機組

真空泵抽氣速率：≥4.4L/s

負壓恒壓范圍：13-12000pa

真空腔室極限真空度：＜5*10^-2torr（冷態下機械泵抽20min）

卷對卷機構

?銅箔一卷重量約為2KG，寬度80mm，厚度0.04mm，其移動速度為1-100mm/min可調；

爐體尺寸

長2700*高1400*深900mm

爐體重量

約530KG

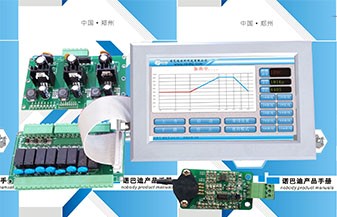

控制系統

?

1、燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置；

2、可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結；

3、實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄；

4、具有實現遠程操控，實時觀測設備狀態；

5、溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。
