設備特點：

1、單室立式結構,

主要由爐體、爐蓋、爐底及升降機構、發熱元件、真空系統、溫場、供氣系統、水冷系統、電控系統等組成；

2、爐身采用雙層水冷結構

上下法蘭組焊成筒形結構，內壁為304不銹鋼精細拋光以保證高真空度，外壁為 304 噴砂處理，中間通水冷卻。不銹鋼法蘭平面開設密封槽，采用“O”型氟橡膠圈真空密封，為防止溫度過高使“O”型圈老化， 在法蘭處均設有水冷裝置。在爐體的側面設有一個監測熱偶，觀察窗，進氣口及兩個電極接口和一個真空抽氣口與真空機組連接，監測熱電偶用來監測側面金屬隔熱屏的溫度，防止隔熱屏外部的溫度過高，引起事故。

產品型號

NBD-B2200-120TPIG2F

電氣規格

額定功率

30kw

可達溫度

2200℃（常用 2000℃）

工作區進氣管直徑尺寸

Φ120*120mm

主控工作溫度

2200℃（精度±0.5℃）

加熱元件

鎢籠，環形加熱整體密閉

主控爐膛材料

金屬多層隔熱屏、由鎢片、高溫鉬片、雙層不銹鋼（304）等組成。

密封及水冷方式

水冷不銹鋼密封法蘭，設水冷裝置（防止因溫度過高“0”圈老化），開設抽氣孔與真空機組相連，觀察孔屏蔽、電極引出裝置孔、爐體吊掛裝置。

測溫元件

鎢錸熱電偶 Φ0.5*380mm

進氣管直徑

Φ8mm

充氣壓力

≤0.015MPa

充氣介質

氬氣、氮氣

充氣管道

由管道、電磁閥及玻璃轉子流量計7L/min組成

爐體

采用雙層水夾層結構，內壁為不銹鋼 304 拋光，外壁優質不銹鋼拋光處理與上下法蘭組焊成筒型結構，法蘭平面開設密封槽采用“0”圈真空密封，

爐底小爐蓋

隔熱屏及屏蓋

冷態極限真空度

6.67×10^-3Pa

抬升結構

雙層滑軌結構，C7大力距滾珠絲杠，SPY鋁托硬光軸直線導軌，57CM23 閉環步進電機，平穩高速，高精度運行平穩，大扭矩諧波減速進給速度可調，物料下推進運動模式

可預存15組工藝曲線，工藝曲線包括溫度，燒結結束，報警提示，并生成實驗報告導出

可適用于真空或氣氛或狀態小燒結各類從產品；可預約燒結，實現無人值守燒結工藝曲線燒結；實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄

具有實現遠程操控，實時觀測設備狀態；超溫報警，過流保護，斷偶提示

外形尺寸

加熱元件及保溫結構

耐酸耐腐性能優越的石墨加熱器/鎢鉬加熱器

控制系統

溫度精度

±1℃

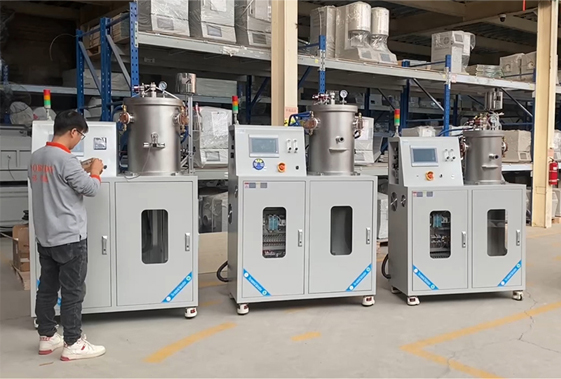

批量發貨現場

設備使用注意事項

服務支持

一年有限保修，提供終身支持（保修范圍內不包括易耗部件，例如處理管和O形圈，請在下面的相關產品處訂購更換件。）
